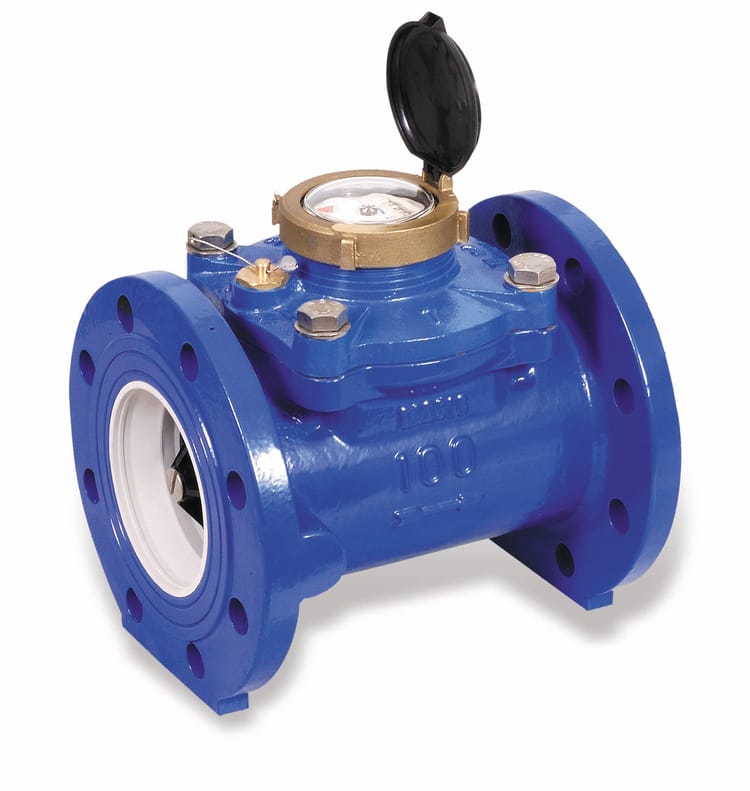

Compteurs d'eau WST Series

TYPE DE WOLTMAN

La turbine est située au centre du flux permettant des mesures précises (± 2%) sur une large gamme de débits - y compris les faibles débits.
La double transmission magnétique (aimants répulsifs) entraîne le registre permettant au compteur de gérer de fortes charges de sable puisque seule la roue est en contact avec l'eau.
Les engrenages de transmission sont situés dans un compartiment étanche et sec qui n'a aucun contact avec l'eau.
La turbine équilibrée avec une charge égale sur les engrenages avant et arrière empêche l'usure des roulements et maintient une grande précision même après des années de fonctionnement.

Les registres sont encapsulés en acier inoxydable et garantis de ne pas accumuler d'humidité ou de brouillard.
Les compteurs d'eau de 3 ″ à 8 ″ ont des aubes de redressement intégrées qui réduisent la longueur du tuyau droit requis avant et après le compteur.
Large choix d'options de registre.

Tailles: 3 ", 4", 6 ", 8", 10 "et 12"
Pression de service maximale: 230 psi
Température maximale du liquide: 140 ° F
Matériau du corps: fonte avec revêtement en polyester
Connexions: bride
Options d'enregistrement: Reed Switch, Photo Diode ou ER Digital
Sorties d'impulsion de registre de commutateur Reed 3 ", 4", 6 "et 8": 10, 32,6 ou 100
Sorties d'impulsion de registre de commutateur Reed 10 "et 12": 100 ou 325,9
Sorties d'impulsions de registre de diode photo 3 ", 4", 6 "et 8": 0,1172, 0,1097, 0,2027 ou 0,378
Sorties d'impulsions de registre de diode photo 10 "et 12": 4,505 ou 6,73
Sorties d'impulsions de registre numérique Woltman ER: Gallons - .1, 1, 10, 100, 1000; Acre pieds - .0001, .001, .01, .1
3 ″, 4 ″, 6 ″ et 8 ″ Exigence d'installation de tuyaux droits: 5 x D * en amont et 2 x D en aval
Exigence d'installation de tuyaux droits de 10 "et 12": 10 x D en amont et 5 x D en aval
