Réalisation d’un réseau d’irrigation goutte à goutte enterré : principes de base et recommandations.

Mais pourquoi avoir recours à une irrigation enterrée ?

Le rappel des principes de base.

Bien évidemment on ne réalise pas une irrigation enterrée efficace et pérenne de la même façon qu’une installation de surface. Des contraintes existent et elles ne doivent pas être négligées. On pourra citer notamment :

• des conséquences plus graves en cas de colmatage partiel ou total de l’installation. Il sera plus complexe de remplacer tout ou partie de l’installation. Les exigences sont donc bien plus importantes sur la nature et la technologie des goutteurs utilisés.
• une conception réseau adaptée et différente d’une installation classique pour prévenir les risques et faciliter l’adoption d’un maintenance préventive régulière.
• une conduite de l’irrigation adaptée et précise ceci afin d’éviter des stress hydriques prolongés qui demeurent la cause principale des entrées racinaires.
• un investissement financier plus important mais qui va générer un meilleur retour sur investissement, mais après un délai plus important…demandant un calcul plus élaboré avant toute décision.

Par exemple on pourra citer la question la plus fréquente posée par tout candidat à l’adoption de cette technologie novatrice : comment limiter le risque d’avoir des intrusions racinaires dans les goutteurs ?

La technologie goutteur

Elle doit être parfaitement adaptée à cette application particulière. Selon notre expérience, le risque de rencontrer des problèmes de colmatages se réduit avec la présence de concepts que NETAFIM maîtrise depuis de nombreuses années :

• des goutteurs avec préfiltres conséquents et entrée d’eau placée au centre du flux
• l’autorégulation avec une membrane silicone souple et efficace susceptible de favoriser l’auto-nettoyage du goutteur
• l’anti-siphon (AS) qui évite la succion de particules extérieures en fin d’irrigation
• la présence d’une chambre ou compartiment anti-racine
• la prise en compte des facteurs agronomiques (typologie de culture, sol, profondeur d’enfouissement, travail du sol, …)
• le recours à la technologie cuivre (notamment oxyde de cuivre, XR)

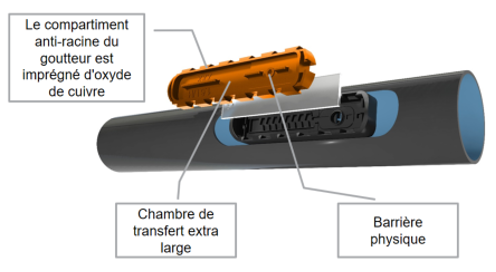

INNOVATION AS XR NETAFIM™ pour applications goutte à goutte enterré : Son secret c’est un oxyde de cuivre innovant directement mélangé à la matière constitutive du compartiment anti-racine des goutteurs NETAFIM UNIRAM / UNIWINE / UNITECHLINE / BIOLINE modèles XR. Le concept XR a été développé exclusivement par NETAFIM pour offrir en applications goutte à goutte enterré et à chaque segment de marché (irrigation en agriculture et en parcs et jardins, eaux recyclées) la meilleure protection contre les intrusions racinaires et les développements biologiques, sans rejets chimiques et donc sans impact sur le milieu naturel. Pour une irrigation enterrée plus efficace, avec un produit plus durable, dans un environnement préservé.

La particularité du design hydraulique

On ne réalise pas du tout le même réseau hydraulique lorsque qu’on enterre le goutte à goutte. En plus d’adopter des goutteurs conçus et fabriqués pour cela, on doit tenir compte de nombreuses particularités :

• une filtration automatique élaborée (quand l’eau ne provient pas du réseau domestique), susceptible de mieux protéger les goutteurs (type à sable ou à disques).
• une fertilisation performante, capable de prévenir l’apparition de problèmes de mélanges et d’apparition de divers agglomérats (excès des apports, incompatibilités de certaines substances entre elles, précipités…).
• une parfaite gestion de la pression dans le réseau (utiliser des vannes de régulation ou des régulateurs de pression pour garantir le bon respect des pressions calculées lors de l’étude hydraulique) indispensable en irrigation enterrée.
• la présence de moyens de lecture et de surveillance de grandeurs physiques comme par exemple les débits avec des compteurs d’eau ou de pression (manomètres), afin de contrôler et d’anticiper les dérives (exemple : débit réel inférieur au débit théorique = risque de colmatage partiel, débit réel supérieur au débit théorique = risque de fuites sur le réseau). Egalement des sondes d’humidité pour mieux maitriser ses apports.
• des vannes à air susceptibles d’éviter l’apparition de dépression dans le réseau comme de surpression liées à la présence d’air, ou de faciliter les circulations d’air entre l’extérieur et l’intérieur du réseau.
• une connectique adaptée aux contraintes présentes dans le sol.
• la présence de solutions de purge des réseaux pendant l’irrigation pour faciliter l’extraction des matières accumulées et prévenir le risque de colmatage physique.

Ces deux derniers points sont très sensibles car de loin les plus techniques. Pour la connectique, nous n’avons jamais recours aux raccords ‘’grommets’’ mais à la technologie collier de prise en charge + allonges QFLEX™. Certes plus chère, mais infiniment plus robuste face aux mouvements de sol en conditions enterrées, surtout en présence de sols argileux et pierreux. Ces produits évitent les fuites très préjudiciables pour la performance du système enterré.

INNOVATION NETAFIM QFLEX™ pour applications goutte à goutte enterré : une nouvelle gamme d’allonges pour garantir la qualité et la rapidité de la connectique en goutte à goutte enterré ou en surface . De nombreuses variantes existent et sont constituées d’un tuyau flexible indéformable (pas d’ovalisation ou d’écrasement) et de différents types de raccords aux extrémités, afin de relier un peigne d’alimentation (Polyéthylène, PVC ou tuyau flexible type FLEXNET™) muni de colliers de prise en charge et les lignes de goutteurs à parois fines ou bien épaisses, et ce quelle que soit l’application terrain. Plus sûr, plus durable et pour un gain de temps conséquent sur les chantiers !

Exemple 1 : raccord  fileté mâle  x  120cm tube indéformable  x  raccord goutteur intégré paroi épaisse (1 à 1.2mm)

Exemple 2 : raccord  fileté mâle x 120 cm tube indéformable  x  raccord goutteur intégré paroi fine (150 à 380 microns) D22m

Chez NETAFIM nos études sont systématiquement réalisées sous outils de simulation informatiques (logiciel IRRICAD) et nous cherchons à optimiser dès la conception ces aspects. Par exemple nous n’hésitons pas à proposer le dimensionnement d’une station de tête (system head) comprenant un pompage susceptible d’alimenter le réseau correctement et ce malgré des débits d’appels de purges conséquents, et ainsi garantir des pressions en fin de ligne susceptibles de maintenir des vitesses de purges minimales.

Nos recommandations : suivi de l’irrigation, entretien…du curatif passez au préventif !

En irrigation enterrée, la gestion de l’irrigation est primordiale. Nous recommandons l’expertise d’un agronome dès la phase de conception (aide au choix du positionnement des lignes de goutteurs dans le sol, en fonction des cultures et des typologies de sol) comme de la phase de mise en exploitation. En tenant compte de facteur agronomiques (sol, culture) et climatiques ils sauront conseiller l’exploitant tout au long de la saison pour optimiser les phases d’irrigation et de fertilisation, et éviter les risques de stress hydrique.

Au-delà donc de la spécificité liée au réseau, puis de sa conduite, il est indispensable d’orienter sa maintenance d’une approche curative (traiter le problème quand il survient) vers une approche préventive, voire prédictive (anticiper la survenue d’un problème en planifiant une intervention). Un entretien périodique adapté devra être mis en œuvre. Il devra comprendre un Plan de purge des réseaux, avec des fréquences de vérification des grandeurs physiques (pression, débit…), des nettoyages des moyens de filtration (automatique ou manuels) et enfin des traitements au moyen de solution faiblement concentrées d’acide pour lutter contre les dépôts physiques (Nitrique ou Citrique) voire d’eau oxygénée ou de Chlore pour éliminer les dépôts biologiques.

Et les perspectives futures ?
